Baterije su u srcu mnogih modernih tehnologija, od pametnih telefona i prijenosnih računala do električnih vozila i sustava za pohranu obnovljive energije. Jedan kritični aspekt koji često prolazi nezapaženo, ali je od najveće važnosti je upravljanje toplinom baterije. Termalna podloga za bateriju igra ključnu ulogu u ovom procesu, osiguravajući učinkovit i siguran rad baterija. Kao vodeći dobavljač baterijskih termalnih jastučića, uzbuđen sam što ću u ovom postu na blogu istražiti radni mehanizam baterijskih termalnih jastučića.
Važnost upravljanja toplinom baterije
Prije nego što istražimo kako radi baterijska termalna podloga, bitno je razumjeti zašto je upravljanje toplinom baterije tako ključno. Baterije stvaraju toplinu tijekom punjenja, pražnjenja i normalnog rada. Prekomjerna toplina može prouzročiti nekoliko problema, uključujući skraćeno trajanje baterije, smanjene performanse, pa čak i sigurnosne opasnosti kao što je toplinski bijeg, što može dovesti do požara ili eksplozije.
Ispravno upravljanje toplinom pomaže u održavanju baterije unutar optimalnog raspona radne temperature, obično između 20°C i 40°C (68°F i 104°F). Ovo ne samo da produljuje životni vijek baterije i poboljšava njezine performanse, već također povećava ukupnu sigurnost.
Što je Battery Thermal Pad?

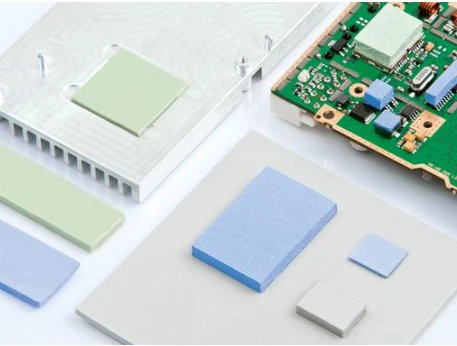

ATermalna podloga za baterijuje poseban materijal dizajniran za učinkovit prijenos topline između baterijskih ćelija i rashladnog sustava. Djeluje kao materijal toplinskog sučelja (TIM), ispunjavajući mikroskopske zračne raspore između površine baterije i hladnjaka ili rashladne ploče. Ovi zračni raspori su toplinski izolatori, a njihovim uklanjanjem toplinska podloga poboljšava provođenje i raspršivanje topline.
Princip rada baterijskog termalnog jastuka
Princip rada baterijskog termalnog jastuka može se podijeliti u nekoliko ključnih koraka:
1. Toplinski kontakt i vodljivost sučelja
Kada se između baterije i rashladne površine postavi toplinska podloga za bateriju, ona se prilagođava nepravilnostima obje površine. To osigurava maksimalnu kontaktnu površinu, što je bitno za učinkovit prijenos topline. Jastučić ispunjava mikroskopske zračne raspore, koji imaju vrlo nisku toplinsku vodljivost, materijalom koji ima veću toplinsku vodljivost. To smanjuje toplinski otpor na sučelju između baterije i rashladnog sustava, omogućujući toplini lakši protok od baterije do rashladne površine.
2. Provođenje topline kroz podlogu
Nakon što se toplina prenese s baterije na termalnu podlogu, podloga provodi toplinu kroz svoj skupni materijal. Baterijski toplinski jastučići obično su izrađeni od materijala visoke toplinske vodljivosti, kao što su silikon, grafit ili polimeri punjeni keramikom. Ovi materijali sadrže mrežu puteva za provođenje topline koji omogućuju brzo putovanje topline kroz jastučić.
3. Odvođenje topline u rashladni sustav
Nakon što je toplina provedena kroz termalnu podlogu, ona se prenosi u rashladni sustav, koji može biti hladnjak, rashladna ploča ili sustav za hlađenje tekućinom. Sustav za hlađenje zatim raspršuje toplinu u okolinu. To se može učiniti konvekcijom, zračenjem ili kombinacijom oba.
Čimbenici koji utječu na rad baterijskih termalnih jastučića
Nekoliko čimbenika može utjecati na performanse baterijskih termalnih jastučića:
1. Toplinska vodljivost
Toplinska vodljivost materijala jastučića jedan je od najkritičnijih čimbenika. Veća toplinska vodljivost znači bolji prijenos topline. Proizvođači koriste različite tehnike za poboljšanje toplinske vodljivosti jastučića, kao što je dodavanje toplinski vodljivih punila u osnovni materijal.
2. Kompresija i prilagodljivost
Sposobnost toplinske podloge da se prilagodi površinama i izdrži kompresiju također je bitna. Dobar toplinski jastučić trebao bi pod pritiskom ispuniti praznine između baterije i rashladne površine, osiguravajući dobar toplinski kontakt. Međutim, pretjerana kompresija također može dovesti do smanjenja toplinske učinkovitosti, stoga je pronalaženje prave ravnoteže ključno.
3. Debljina
Debljina termalne podloge također može utjecati na njegovu izvedbu. Tanji jastučić općenito ima manji toplinski otpor, ali možda neće moći učinkovito popuniti velike praznine. Deblji jastučići mogu pružiti bolje mogućnosti popunjavanja praznina, ali mogu imati veću toplinsku otpornost.
4. Otpornost na temperaturu
Baterijski toplinski jastučići moraju biti u stanju izdržati širok raspon temperatura bez degradacije. Oni bi trebali zadržati svoja toplinska i mehanička svojstva u cijelom rasponu radne temperature baterije.
Primjena baterijskih termalnih jastučića
Termalni jastučići za baterije koriste se u širokom rasponu primjena, uključujući:
1. Potrošačka elektronika
U pametnim telefonima, prijenosnim računalima, tabletima i drugim prijenosnim uređajima, baterijski termalni jastučići pomažu u odvođenju topline koju stvara baterija i sprječavaju pregrijavanje. To poboljšava performanse i pouzdanost uređaja i produljuje životni vijek baterije.
2. Električna vozila
Električna vozila oslanjaju se na velike baterije za napajanje svojih motora. Baterijski toplinski jastučići koriste se za upravljanje toplinom koju stvaraju ovi paketi baterija, osiguravajući siguran i učinkovit rad. Pomažu u sprječavanju toplinskog bijega i produžuju vijek trajanja baterije, što je ključno za performanse i domet električnih vozila.
3. Sustavi za pohranu obnovljive energije
Obnovljivi izvori energije poput sunca i vjetra su povremeni, a sustavi za pohranu energije potrebni su za pohranjivanje viška energije za kasniju upotrebu. Termalni jastučići za baterije koriste se u ovim sustavima za pohranjivanje za upravljanje toplinom koja se stvara tijekom punjenja i pražnjenja, osiguravajući dugoročne performanse i pouzdanost baterija.
Usporedba s drugim materijalima za toplinsko sučelje
Osim baterijskih termalnih jastučića, dostupni su i drugi materijali za toplinsko sučelje, kao što suToplinski vodljivi gel. Iako oba materijala služe istoj svrsi poboljšanja prijenosa topline, postoje neke razlike među njima.
Toplinski vodljivi gelovi obično su viskozniji i mogu se bolje prilagoditi nepravilnim površinama. Također su prikladniji za primjene gdje postoje veliki razmaci ili gdje površine nisu savršeno ravne. Međutim, nanošenje gelova može biti neuredno i može zahtijevati posebno rukovanje.
Termalni jastučići za baterije, s druge strane, unaprijed su oblikovani i jednostavni za postavljanje. Također je manja vjerojatnost da će curiti ili migrirati tijekom vremena, što ih čini pouzdanijim izborom za dugoročne primjene. Osim toga, toplinski jastučići mogu pružiti bolju kompresiju i potporu, što može biti korisno u okruženjima s visokim vibracijama.
Zaključak i poziv na akciju
U zaključku, toplinski jastučići baterije bitne su komponente u sustavima upravljanja toplinom baterija. Oni igraju ključnu ulogu u osiguravanju učinkovitog i sigurnog rada baterija osiguravajući učinkovit prijenos topline između baterijskih ćelija i rashladnog sustava. Kao vodeći dobavljač termalnih jastučića za baterije, nudimo širok raspon visokokvalitetnih termalnih jastučića koji su dizajnirani da zadovolje specifične potrebe različitih aplikacija.
Ako tražite pouzdano rješenje za svoje potrebe upravljanja toplinom baterije, pozivamo vas da nas kontaktirate za više informacija. Naš tim stručnjaka spreman je pomoći vam u odabiru prave termalne podloge za vašu primjenu i pružiti vam podršku koja vam je potrebna kako biste osigurali njegovu uspješnu implementaciju.
Reference
- "Termičko upravljanje litij-ionskim baterijama" J. Newmana i KE Thomas-Alyea
- "Handbook of Thermal Interface Materials" Y. Zhang i Z. Ma
- "Napredak u sustavima upravljanja toplinom baterije" X. Wang i Y. Li
